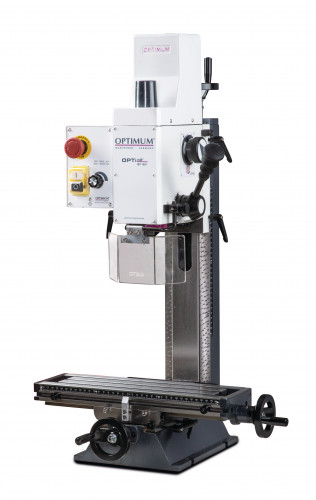

Optimill Bohr und Fräsmaschine BF 16 Vario
1.139,81 EUR
inkl. 19 % USt
Versandkostenfrei
Art.Nr.: 5503338116
EAN-Nummer: 4030635007057
Hersteller: Optimum
-
Lieferzeit:
Derzeit nicht lieferbar. Ware bereits nachbestellt.
Derzeit nicht lieferbar. Ware bereits nachbestellt.
Produktbeschreibung
Service
- eigene Reparaturwerkstatt
- 30 Tage Rücknahmegarantie
- kompetente telefonische Beratung
- Vor-Ort-Service
- Lieferung zur Baustelle am gleichen Tag
- Reparatur-Pick-Up-Service
mehr unter Service
BESCHREIBUNG
Vielseitige Einsatzmöglichkeiten
Zweistufige Getriebeübersetzung
Werkzeugaufnahme MK 2
Sicherheitselektrik in 24 Volt-Ausführung
EMV-Filterklasse C1
Bohr-Fräskopf beidseitig um ± 90° neigbar dadurch Bohr- und Fräsarbeiten in Winkellage nach Bedarf
Höhenverstellbare und groß dimensionierte Schutzscheibe mit Mikroschalter
Genaue Zustellung durch positionierbare Skalenringe an allen Handrädern
Einfache und übersichtliche Bedieneinheit mit Ein-Ausschalter, Potentiometer und Not-Halt-Schlagschalter
Stufenlos regelbare Drehzahl von 100 bis 3.000 min-1
Hohe Rundlaufgenauigkeit durch Kegelrollenlager besser als 0,015 mm in der Pinole gemessen
Stabile Säule mit Schwalbenschwanzführung über Keilleisten nachstellbar an allen 3 Achsen
Spiel in der Vorschubspindel einstell- und nachstellbar
Säule seitlich versetzbar für erweiterten Einsatzbereich
Massiver Kreuztisch mit T-Nuten und Kühlmittelrinne sowie einstellbare Endanschlage
Eingearbeitete Längsmaß-Skala im Kreuztisch
Alle Verfahrwege uber Skalen ablesbar
Sauberes Fräsbild durch einzeln festklemmbare Führungen
Preisgünstig und wertbeständig
TECHNISCHE DATEN

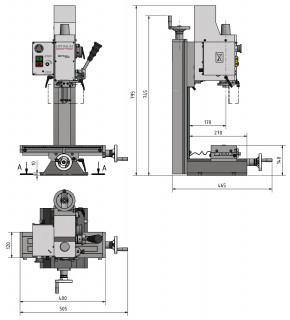

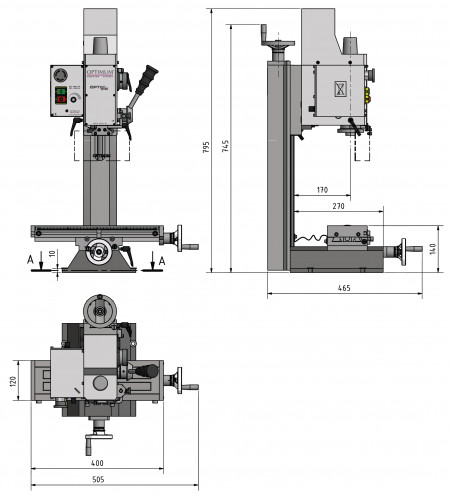

Abmessungen und Gewichte
Länge (Produkt) ca. 505mm
Breite/Tiefe (Produkt) ca. 465mm
Höhe (Produkt) ca. 795mm
Gewicht (Netto) ca. 62kg
Bohr-Fräsleistung
Messerkopfgröße max. 52mm
Bohrleistung Stahl (S235JR) 16mm
Dauerbohrleistung Stahl (S235JR) 12mm
Schaftfräsergröße max. 20mm
Elektrische Daten
Anschlussspannung 230V
Netzfrequenz 50Hz
Frästisch horizontal
Horizontalfrästisch Länge 400mm
Horizontalfrästisch Breite 120mm
Abstand Vertikalspindel - Horizontalfrästisch min. 0mm
Abstand Vertikalspindel - Horizontalfrästisch max. 275mm
Horizontalfrästisch T-Nuten Größe 10mm
Horizontalfrästisch T-Nuten Anzahl 3
Horizontalfrästisch T-Nuten Abstand 35mm
Normen und Zulassungen
Norm DIN EN 55011
EMV-Klasse C1
Verfahrweg
Verfahrweg X-Achse manuell 220mm
Verfahrweg Y-Achse manuell 160mm
Verfahrweg Z-Achse manuell 210mm
Vertikalspindel
Vertikalspindel Ausladung 170mm
Vertikalspindel Spindelaufnahme MK 2 / M10
Vertikalspindel Drehzahlbereich 100 – 3000min¯¹
Vertikalspindel Drehbereich Fräskopf Z - X Ebene ± 90°
Vertikalspindel Anzahl der Drehzahlbereiche 2
Vertikalspindel Steuerung der Drehzahlregelung elektronisch regelbar
Vertikalspindel Anzugsstange M 10
Vertikalspindel Pinolenhub 50mm
Vertikalspindel Leistung Antriebsmotor Normalbetrieb 0,5kW
LIEFERUMFANG
Kegeldorn MK 2/B16
Anzugsstange M 10
Bedienwerkzeug
