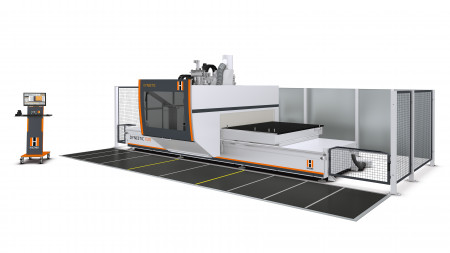

Holz-Her Dynestic 7535
Dynamische 5-Achs-Bearbeitung im XXL-Format

Das bietet Ihnen die Holz-Her CNC Dynestic 7535:

• Automatisierungskomponenten
• Massive Gantrybauweise
• Bearbeitungen in Y: bis zu 2200 mm
• Bearbeitungen in X: bis zu 3700/4600/6250 mm
• CAMPUS Maschinensteuerung
• High-Flow Nesting Table
• 10 Jahre Gewährleistung auf alle Linearführungen

Bescheibung:

Die DYNESTIC 7535 CNC mit 5-Achs-Frässpindel und einem 2200 mm tiefen Rastertisch
ist das Flaggschiff der neuen Baureihe mit Nestingmaschinen von HOLZ-HER. Der
Fahrständer in massiver Gantry-Bauweise sorgt über zwei Synchro-Antriebe auch
bei dieser enormen Arbeitstiefe für höchste Präzision und beste Fräsergebnisse.
Ausgestattet ist die DYNESTIC 7535 mit dem komplett neu entwickelten CAMPUS
Softwarepaket Version 7. Die Funktionalität und das Verschachtelungsergebnis
der optionalen BetterNest- Software sind absolut überzeugend. Der
High-Flow-Nestingtisch sorgt für optimalen Vakuumfluss und kann auf Wunsch auch
mit intelligentem 16-Feld-Rastertisch und softwaregesteuerter Vakuumsteuerung
geliefert werden. Doppelt wirkende Sauger ermöglichen das Aufspannen von Türen,
Treppenbauteilen usw. So wird diese 5-Achs-CNC zum echten Allroundtalent mit
nahezu unbegrenzten Bearbeitungsmöglichkeiten. Mit der DYNESTIC 7535 sind
Bearbeitungslängen über 6 Meter möglich. Bei allen HOLZ-HER 5-Achs-Bearbeitungszentren
wird die flüssig gekühlte 5-Achs-Präzisionsfrässpindel schon im Standard mit
13-kW-Leistung und einem Drehzahlbereich von 1000 – 24.000 min-1 geliefert.
Optional steht auch die leistungsstarke 18-kW-PRO-TORQUE Spindel mit
gesteuerter Achsverriegelung zur Verfügung. Ob als DYNESTIC 7535 classic,
push, automatic oder lift – diese 5-Achs-CNC setzt Maßstäbe!

Technische Details:

Power-5-Achs-Fräsaggregat:

Die „Fünfte Dimension“ in der Holzbearbeitung

• Der kardanische Bearbeitungskopf mit bis zu 18 kW (Standard 13 kW) sorgt für eine präzise Fertigung von komplex geschwungenen oder gekrümmten Teilen wie Treppenläufen oder Möbel- und Modellbauformen in aufwändigem Design. Der kompakte, kraftvolle und voll interpolierende Bearbeitungskopf arbeitet mit bis zu 24.000 min Umdrehungen pro Minute und ist durch seine keramischen Lager und die Flüssigkeitskühlung extrem belastbar. Die Besonderheit der optionalen 18-kW Spindel (S6), ist die PRO-TORQUE Technologie, das durch eine automatisierte, mechanische Fixierung der A- und C-Achse extrem hohe Drehmomente an der Spindel zulässt. Eine optimale Absaugung wird durch die 8-fach verstellbare Absaughaube erreicht.

„BetterNest“ die optimale Nestingsoftware:

Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

• Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der DYNESTIC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.
• Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.

CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator:

CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

Möbel

• Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

• Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

• Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

Hoch-Flexibler Nestingtisch:

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

• Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
• Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
• Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

Integrierter Bohrkopf:

Mit den integrierten Bohrköpfen ist die DYNESTIC perfekt bestückt.

16-Spindler

• Bohraggregat mit 10 Vertikalspindeln (X = 6 / Y = 4)
• Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
• Integrierte Nutsäge in X-Richtung.
• Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

24-Spindler

• Bohraggregat mit 18 Vertikalspindeln (X = 11 + 2 / Y = 6)
• Sechs Horizontalspindeln (Zwei Doppelbohrspindeln in X-Richtung / eine in Y-Richtung).
• Integrierte Nutsäge in X-Richtung.
• Noch mehr Power für das Bohraggregat durch den im Standard gelieferten Druckbooster.

Flexibilität im Fokus:

• Mit 14 Werkzeugplätzen ist der Standard Linear-Werkzeugwechsler gut bestückt.
• Einfach Pick-Up-Wechsler X/Y zur Übergabe eines Winkelgetriebes an die Spindel in X- oder Y-Richtung.
• Anstelle des Linearwechslers kann auch ein mitfahrender 18-Fach-Tellerwechsler bestellt werden. Ideal zum Beispiel für die 2-Feld-Bearbeitung im Pendelbetrieb.

TouchTool Werkzeuglängenvermessung:

• TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

TouchProbe Werkstückvermessung:

• Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.

TouchLabel - Überblick beim Etikettieren:

TouchLabel - die perfekte Lösung beim Etikettieren

• Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.
• Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

Direct Label - integrierter vollautomatischer Etikettendrucker:

• Die industrielle Druckereinheit Direct Label ist bedienerfreundlich in einer Schutzumhausung im Fahrständer der Nesting Maschine verbaut. Die Erzeugung und Übergabe der Labelpositionen erfolgt vollautomatisch über die CAMPUS Maschinensoftware und die BetterNest Verschachtelungssoftware.
• Die Maschine holt die Etiketten der Reihe nach über einen um 90° drehbaren Stempel am Drucker ab und positioniert diese vor der Nestingbearbeitung vollautomatisch auf der Rohplatte. Möglich sind sowohl Normaltext als auch Barcodeausdrucke (Strichcode und 2D Data-Matrix). Integriert ist zudem ein Etikettenvorlageeditor zur Verknüpfung mit Labelvariablen.

Power Label für mehr Durchsatz beim Labeln:

• Vor allem für Sammelaufträge ist eine klare Kennzeichnung der Werkstücke für weitere Bearbeitungsgänge unerlässlich. Daher empfiehlt sich für hohe Plattendurchsätze das HOLZ-HER Power Label System.
• Der Power Label bringt automatisiert die richtigen Etiketten an der richtigen Position auf der Platte an - und das bereits vor der Weiterbearbeitung in der Nesting-CNC Maschine. Dies ermöglicht eine schnelle und effiziente Kennzeichnung Ihrer Werkstücke, vollautomatisch und ohne manuelles Eingreifen.

Rechtsbedienung für individuelle Platzverhältnisse:

• Für die perfekte Anpassung an Ihre individuellen Platzverhältnisse gibt es alle automatisierten Varianten der DYNESTIC 7532 und 7535 Modelle neben der klassischen Linksbedienung auch als Rechtsmaschine für den Fertigungsablauf von rechts nach links.

Perfekte Lösung für Ihre Materialvielfalt:

Eine Maschine - Unbegrenzte Möglichkeiten

Die DYNESTIC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt diese Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den DYNESTIC Modellen bearbeitet werden:

• Plexiglas
• Kunststoff
• Acrylstein
• Aluminiumverbundstoffe
• Alu Core
• Alu Profil
• Holzwerkstoffplatten
• MDF Platten
• Massivholz Leimplatten

Ausgezeichnete Bediener-Ergonomie:

• Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die DYNESTIC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.
• Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Mit Sicherheit die volle Nutzung:

• Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die DYNESTIC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos angelegt und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

Effiziente Vakuumtechnik:

• Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.
• Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.
