Holz-Her Dynestic 7532
High-End Gantry-CNC Bearbeitung für Nesting und vieles mehr

Das bietet Ihnen die Holz-Her CNC Dynestic 7532:

• Automatisierungskomponenten
• Massive Gantrybauweise
• Bearbeitungen in Y: bis zu 2200 mm
• Bearbeitungen in X: bis zu 3700/4600/6250 mm
• CAMPUS Maschinensteuerung
• High-Flow Nesting Table
• 10 Jahre Gewährleistung auf alle Linearführungen

Bescheibung:

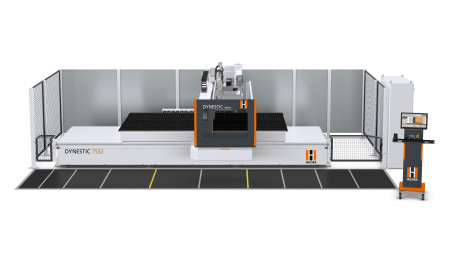

Die Gantry CNC-Maschine DYNESTIC 7532 verschiebt die Grenzen der
Nestingtechnologie in völlig neue Dimensionen. Solider Maschinenbau
und Technik auf höchstem Niveau sorgen für hohe Fertigungskapazität
und präzise gefertigte Werkstücke in bester Qualität. Das leistungsstarke
Nesting Bearbeitungszentrum verfügt über einen geschweißten Fahrständer
in Gantry-Bauweise. Dieser zeigt eine hohe Steifigkeit auf und gilt
daher als besonders stabil und belastbar. Herausragend sind außerdem
die beiden synchronisierten Servo-Antriebe in X-Richtung. Die abgedeckten,
geschliffenen und gehärteten Prismenführungen in allen Achsen sorgen für
überragende Präzision und Langlebigkeit. Die DYNESTIC 7532 weist eine
hohe Dynamik und Vektorgeschwindigkeiten von bis zu 110 m/min auf.
Der softwaregesteuerte High-Flow Nestingtisch sorgt für eine optimale
Vakuumverteilung. Die Maschine ist im Standard mit durchzugsstarken
Präzisionsfrässpindeln mit 10,3 kW Leistung ausgestattet. Optional
stehen leistungsstarke Frässpindeln mit 15 kW luftgekühlt oder 16 kW
flüssiggekühlt zur Verfügung. Wählen Sie Ihre DYNESTIC 7532 in der
Grundausstattungsvariante classic oder in einer der automatischen
Ausstattungsvarianten push, automatic oder lift. So bekommen Sie
Ihre Maschine perfekt konfektioniert für Ihre Anwendung.

Technische Details:

Verschiedene Ausstattungsvarianten 7532:

Perfekt zugeschnitten für Ihre Anwendungen. Wählen Sie die Einzelmaschine classic oder eine der automatischen Varianten.

Classic Variante (1)
• Die classic Version für die alltägliche Bearbeitung Ihrer Nestingaufträge. Durch die serienmäßige vordere Anschlagreihe können auch die optionalen Vakuumsauger zur vertikalen und horizontalen Bearbeitung von Werkstücken ideal eingesetzt werden.

Push Variante (2)

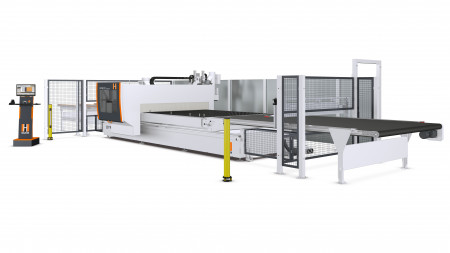

• Die push Version der DYNESTIC 7532 schiebt das fertige Nest auf das Förderband und reinigt den Maschinentisch für die nächste Bearbeitung.

Automatic Variante (3)
• Die automatic Variante der DYNESTIC 7532 ist ideal für hohe Leistungen - auch in Losgröße 1 - in Kombination mit dem automatischen Plattenhandlingsystem STORE-MASTER 5110 von HOLZ-HER.

Lift Variante (4)
• Komplette Plattenstapel bearbeiten Sie hocheffizient mit der DYNESTIC 7532 lift und dem serienmäßigen Hubtisch.

„BetterNest“ die optimale Nestingsoftware:

Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

• Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der DYNESTIC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.
• Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.

CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator:

CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

Möbel

• Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

• Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

• Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

Hoch-Flexibler Nestingtisch:

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

• Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
• Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
• Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

Bohrkopf mit Upgrade-Möglichkeit:

Überzeugende Bearbeitungsergebnisse

• Bereits im Standard wird die DYNESTIC mit einem vollausgestatteten Bohrkopf mit 15 Spindeln und Nutsäge geliefert. Für höhere Bohrleistungen ist der XL-Bohrkopf mit bis zu 22 Bohrspindeln und einer Nutsäge in X-Richtung - optional auch mit zweiter Nutsäge in Y-Richtung - die perfekte Lösung.

Flexibilität im Fokus:

• Mit 14 Werkzeugplätzen ist der Standard Linear-Werkzeugwechsler gut bestückt.
• Einfach Pick-Up-Wechsler X/Y zur Übergabe eines Winkelgetriebes an die Spindel in X- oder Y-Richtung.
• Anstelle des Linearwechslers kann auch ein mitfahrender 18-Fach-Tellerwechsler bestellt werden. Ideal zum Beispiel für die 2-Feld-Bearbeitung im Pendelbetrieb.

TouchTool Werkzeuglängenvermessung:

• TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

TouchProbe Werkstückvermessung:

• Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.

TouchLabel - Überblick beim Etikettieren:

TouchLabel - die perfekte Lösung beim Etikettieren

• Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.
• Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

Direct Label - integrierter vollautomatischer Etikettendrucker:

• Die industrielle Druckereinheit Direct Label ist bedienerfreundlich in einer Schutzumhausung im Fahrständer der Nesting Maschine verbaut. Die Erzeugung und Übergabe der Labelpositionen erfolgt vollautomatisch über die CAMPUS Maschinensoftware und die BetterNest Verschachtelungssoftware.
• Die Maschine holt die Etiketten der Reihe nach über einen um 90° drehbaren Stempel am Drucker ab und positioniert diese vor der Nestingbearbeitung vollautomatisch auf der Rohplatte. Möglich sind sowohl Normaltext als auch Barcodeausdrucke (Strichcode und 2D Data-Matrix). Integriert ist zudem ein Etikettenvorlageeditor zur Verknüpfung mit Labelvariablen.

Power Label für mehr Durchsatz beim Labeln:

• Vor allem für Sammelaufträge ist eine klare Kennzeichnung der Werkstücke für weitere Bearbeitungsgänge unerlässlich. Daher empfiehlt sich für hohe Plattendurchsätze das HOLZ-HER Power Label System.
• Der Power Label bringt automatisiert die richtigen Etiketten an der richtigen Position auf der Platte an - und das bereits vor der Weiterbearbeitung in der Nesting-CNC Maschine. Dies ermöglicht eine schnelle und effiziente Kennzeichnung Ihrer Werkstücke, vollautomatisch und ohne manuelles Eingreifen.

Rechtsbedienung für individuelle Platzverhältnisse:

• Für die perfekte Anpassung an Ihre individuellen Platzverhältnisse gibt es alle automatisierten Varianten der DYNESTIC 7532 und 7535 Modelle neben der klassischen Linksbedienung auch als Rechtsmaschine für den Fertigungsablauf von rechts nach links.

Perfekte Lösung für Ihre Materialvielfalt:

Eine Maschine - Unbegrenzte Möglichkeiten

Die DYNESTIC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt diese Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den DYNESTIC Modellen bearbeitet werden:

• Plexiglas
• Kunststoff
• Acrylstein
• Aluminiumverbundstoffe
• Alu Core
• Alu Profil
• Holzwerkstoffplatten
• MDF Platten
• Massivholz Leimplatten

Ausgezeichnete Bediener-Ergonomie:

• Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die DYNESTIC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.
• Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Mit Sicherheit die volle Nutzung:

• Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die DYNESTIC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos angelegt und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

Effiziente Vakuumtechnik:

• Extrem leistungsstarke und effiziente Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.
• Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.
