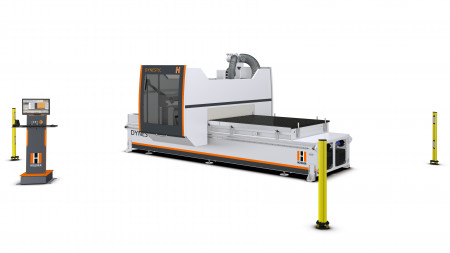

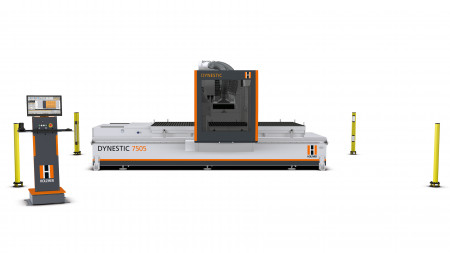

Holz-Her Dynestic 7505
Hocheffiziente Plattenbearbeitung mit neuester Nesting-Technologie

Das bietet Ihnen die Holz-Her CNC Dynestic 7505:

• Automatisierungskomponenten
• Massive Gantrybauweise
• Bearbeitungen in Y: bis zu 1580 mm
• Bearbeitungen in X: bis zu 3100/3700 mm
• CAMPUS Maschinensteuerung
• High-Flow Nesting Table
• 10 Jahre Gewährleistung auf alle Linearführungen

Bescheibung:

Nesting Technologie auf höchstem Niveau - die neue Nesting-CNC-Maschine
DYNESTIC 7505 von HOLZ-HER Die Nesting CNC Maschine DYNESTIC 7505
ermöglicht eine hocheffiziente Platten-bearbeitung mit neuester
Nestingtechnologie in moderner Gantry Bauweise. Mit Bearbeitungsmaßen
von 3100 mm bzw. 3700 mm in X-Richtung und 1600 mm in Y-Richtung ermöglicht
die optimierte Konstruktion kürzeste Bearbeitungszyklen bei gleichzeitig
besten Bearbeitungsergebnissen. Ausgestattet ist das Nesting CNC
Bearbeitungs-zentrum mit einem integrierten 6-fach-Linear Werkzeugwechsler,
der optional auf bis zu 12 Wechselplätze erweiterbar ist. Neues Highlight
dieser Maschine ist ein LED-Maschinenschriftzug mit Anzeige des Betriebszustandes:
abhängig der Farbe des Schriftzuges sehen also sofort in welchem Betriebszustand
sich Ihre Maschine befindet. Außerdem verfügt die DYNESTIC 7505 über keramisch
gelagerte Hochleistungsspindeln sowie einen vollausgestatteten Bohrkopf mit bis
zu 24 Bohrspindeln und Nutsägen in X-Richtung. Die Nesting Maschine DYNESTIC 7505
ist in der classic-Variante als auch in der push- und lift-Variante erhältlich.
Letztere zeichnen sich durch einen automatischem Abschieber sowie integrierter
Absaugung mit einem Abnahmetisch inklusive Förderband aus. Die lift-Variante kommt
zusätzlich mit dem serienmäßigen Hubtisch.

Technische Details:

Verschiedene Ausstattungsvarianten 7505:

Perfekt zugeschnitten für Ihre Anwendungen. Wählen Sie die Einzelmaschine classic oder die push-Variante.

Classic-Variante (1)
• Die classic Variante ohne Automatisierungskomponenten.

Push-Variante (2)
• Die push-Variante schiebt das fertige Nest auf das Förderband und reinigt den Maschinentisch für die nächste Bearbeitung.

Lift Variante (3)
• Komplette Plattenstapel bearbeiten Sie hocheffizient mit der DYNESTIC 7505 lift und dem serienmäßigen Hubtisch.

„BetterNest“ die optimale Nestingsoftware:

Verschnitt- und Verfahrensoptimierung durch neuartige Bedienersoftware

• Die rasche Verbreitung der Nestingtechnologie als kombinierte Zuschnitt- und CNC-Bearbeitungslösung auch für große Plattenmengen, stellt auch erhöhte Anforderungen an die Verschachtelungssoftware. Daher bietet HOLZ-HER für die funktionellen Nesting-BAZ der DYNESTIC Serie die „BetterNest“ Software als Zusatzmodul zur CAMPUS / NC Hops Software an.
• Das Modul ist als reine Rechteckverschachtelung oder als Freiformvariante erhältlich und bietet über einen komplett neuartigen Algorithmus bisher nicht erreichbare Verschachtelungsergebnisse mit sehr viel weniger Verschnitt als von herkömmlicher Nestingsoftware bekannt. Zusammen mit der trotz der enormen Vielseitigkeit einfachen Bedienung bietet sich dem Anwender im Büro und an der Maschine eine erhebliche Erleichterung beim Programmieren und eine hohe Prozesssicherheit.

CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator:

CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

Möbel

• Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

• Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

• Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

Hoch-Flexibler Nestingtisch:

High-Flow Nesting Table

Nesting-Technologie für die rationelle Fertigung. Beim Nesting wird eine poröse Verschleißplatte – meist eine dünne MDF-Platte – über ein Vakuum auf den Maschinentisch gespannt. Sie dient als Flächensauger und Auflage für die zu bearbeitenden Werkstücke. Die Nesting-Technologie ermöglicht ein optimiertes Bearbeiten und Aufteilen von plattenförmigen Werkstoffen.

• Zum Formatieren verschachtelter Schnittpläne auf dem Nestingtisch.
• Bearbeitung von Werkstücken auf manuell positionierten Vakuumsaugern.
• Das kleine Rastermaß – 50 mm – des HOLZ-HER Nesting-Tischs garantiert einen guten Fluss des Vakuums auf der gesamten Tischfläche.

Bohrkopf mit Upgrade-Möglichkeit 7505/07:

• Überzeugende Bearbeitungsergebnisse
• Bereits im Standard werden die DYNESTIC 7505 und 7507 mit einem vollausgestatteten Bohrkopf mit 14 Spindeln und Nutsäge geliefert. Für höhere Bohrleistungen ist der XL-Bohrkopf mit bis zu 24 Bohrspindeln und einer Nutsäge in X-Richtung die perfekte Lösung.

Flexibler Werkzeugwechsler:

• Der 6-fach-Pick-Up-Wechsler ist im Maschinengestell integriert und über eine pneumatisch gesteuerte Abdeckung vor Staub und Spänen geschützt. Eine Erweiterungsoption auf bis zu 12 Werkzeugplätze ist vorhanden.
• Optional auch mit X/Y-Wechsler-Erweiterung für das DYNESTIC Winkelgetriebe.

LED-Maschinenschriftzug:

Der Maschinenschriftzug "DYNESTIC" ist LED-beleuchtet. Abhängig von der Farbe des LED-Maschinenschriftzugs lässt sich der Betriebszustand der Nesting Maschine auf einen Blick bestimmen.

• Grüner Schriftzug: Maschine ist betriebsbereit
• Orangener Schriftzug: Maschine ist in Betrieb
• Roter Schriftzug: Maschine ist nicht betriebsbereit

TouchTool Werkzeuglängenvermessung:

• TouchTool ist das ideale System für die Werkzeuglängenvermessung und korrigiert die entsprechenden Werte in der Werkzeugdatenbank. Außerdem ermöglicht Touchtool das frühzeitige Erkennen von Werkzeugbruch.

TouchProbe Werkstückvermessung:

• Der Präzisionsmesstaster TouchProbe vermisst mit seinem keramischen Kugeltaster Werkstücklänge, Werkstücktiefe und Materialdicke und übermittelt die Daten an die Steuerung der CNC-Maschine. Messabweichungen im Programm werden dadurch automatisch korrigiert.

TouchLabel - Überblick beim Etikettieren:

TouchLabel - die perfekte Lösung beim Etikettieren

• Der 21,5" TouchScreen bietet den perfekten Überblick über das Nesting-Ergebnis. Durch einfaches Antippen des Werkstücks erzeugt der im Paket enthaltene Etikettendrucker selbstklebende Barcode-Labels.
• Das integrierte CAMPUS Modul Etikettendruck erlaubt dabei den Druck von Normaltext und Barcodes (Strichcode und 2D Data-Matrix). Selbstverständlich lassen sich mit dem Etikettenvorlageeditor Ihre Barcodelabels individuell anpassen.

Direct Label - integrierter vollautomatischer Etikettendrucker:

• Die industrielle Druckereinheit Direct Label ist bedienerfreundlich in einer Schutzumhausung im Fahrständer der Nesting Maschine verbaut. Die Erzeugung und Übergabe der Labelpositionen erfolgt vollautomatisch über die CAMPUS Maschinensoftware und die BetterNest Verschachtelungssoftware.
• Die Maschine holt die Etiketten der Reihe nach über einen um 90° drehbaren Stempel am Drucker ab und positioniert diese vor der Nestingbearbeitung vollautomatisch auf der Rohplatte. Möglich sind sowohl Normaltext als auch Barcodeausdrucke (Strichcode und 2D Data-Matrix). Integriert ist zudem ein Etikettenvorlageeditor zur Verknüpfung mit Labelvariablen.

Perfekte Lösung für Ihre Materialvielfalt:

Eine Maschine - Unbegrenzte Möglichkeiten

Die DYNESTIC Modelle sind dank flexibler Optionen perfekt auf die Verarbeitung verschiedenster Materialien ausgelegt. Die Bearbeitung empfindlicher und schwerer Materialien wird durch Luftkissen ermöglicht. "ColdGun" eignet sich besonders für Kunststoffe, Aluminium und Verbundwerkstoffe. Dank der "ColdGun" bleiben Ihre Werkstücke und der Fräser stets kühl. Damit sorgt diese Option auch für extrem lange Werkzeug Standzeiten. Unter anderem können folgende Materialien mit den DYNESTIC Modellen bearbeitet werden:

• Plexiglas
• Kunststoff
• Acrylstein
• Aluminiumverbundstoffe
• Alu Core
• Alu Profil
• Holzwerkstoffplatten
• MDF Platten
• Massivholz Leimplatten

Ausgezeichnete Bediener-Ergonomie:

• Die ergonomische Gestaltung Ihres Arbeitsplatzes ist von immer größerer Bedeutung. HOLZ-HER bietet Ihnen ein für die DYNESTIC Serie entwickeltes Bedienpult, welches mit einem 21,5" und 16:9 Bildschirm ausgestattet ist und Ihnen eine perfekte Bediener-Ergonomie bietet.
• Abhängig von der Maschinenausstattung können Sie optional das Bedienpult mit fahrbarem Untersatz wählen. Durch die angebrachten Rollen kann das Pult dort platziert werden, wo es den Arbeitsprozess bestmöglich unterstützen kann.

Mit Sicherheit die volle Nutzung:

• Die Möglichkeit, Werkstücke optional auch an der vorderen Anschlagleiste anzuschlagen macht die DYNESTIC-Baureihe noch flexibler. Formatierte Werkstücke können mühelos angelegt und bearbeitet werden. Spezielle Sauger für den Rastertisch erlauben z.B. Horizontalbohrungen und Profilbearbeitungen an unterschiedlichsten Werkstücken.

Integrierte Vakuumpumpen:

• Die Vakuumpumpen sind bei der DYNESTIC 7505 und bei der DYNESTIC 7507 in das Maschinengestell integriert und daher äußerst platzsparend. Die extrem leistungsstarken und effizienten Vakuumpumpen sorgen für sicheren Halt der Werkstücke. Die wartungsarmen Trockenläufer zeichnen sich außerdem durch niedrige Geräuschemissionen und extrem geringen Wartungsaufwand aus.
• Die intelligente Vakuumsteuerung ECO VAC steuert zudem beim Einsatz mehrerer Pumpen softwarebasierend die benötigte Vakuumleistung.
