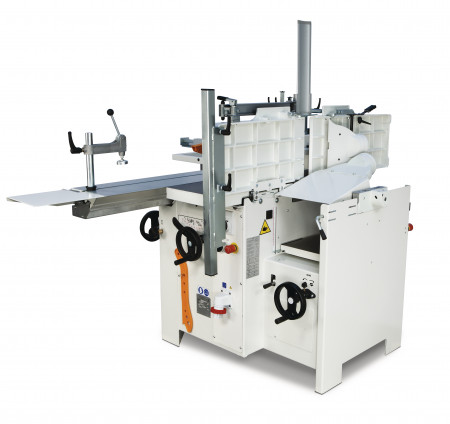

Holzkraft minimax lab 300p F16 TERSA
Universal mit Alu-Formatschiebeschlitten.

BESCHREIBUNG
Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
Stabile Stahl-Graugusskonstruktion
Format-Schiebeschlitten 1600 mm aus eloxiertem Aluminium für höchste Schnittpräzision
Präzise und bequeme Schnitte auch bei großen Werkstücken dank stabiler Auflage auf dem 270 mm breiten Schiebschlitten
Robuste, verrippte Gussarbeitstische
Schwenkbares Sägeblatt von 90° - 45°
Besäumrahmen mit Teleskop-Alu-Ablänganschlag mit einem Klappanschlag für Platten und große Werkstücke
Hobelaggregat serienmäßig mit TERSA-Schnellwechselsystem mit drei Hobelmessern
Schrägverzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln
Drei Fräsgeschwindigkeiten, von 3.600 - 10.000 min-1 manuell verstellbar
Drei unabhängige Industriemotoren
Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter

Aluminium-Formatschiebeschlitten
Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
Dauerhaft leichtgängig
Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

TECHNISCHE DATEN
Abmessungen und Gewichte
Gewicht (Netto) ca. 430kg
Abrichte
Abrichttisch Breite 300mm
Abrichttisch Länge 1300mm
Neigungswinkel Säge-/Abrichtanschlag 90 / 45°
Spanabnahme max. Abrichte 3mm
Anschluss Absaugung
Absaugstutzendurchmesser 4 x 120mm
Absaugstutzendurchmesser Sägeblattschutz 60mm
Aufstellinformationen
Platzbedarf Länge 3859mm
Platzbedarf Breite/Tiefe 2793mm
Erläuterung Platzbedarf
Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
Maschinenkörper Länge 802mm
Maschinenkörper Breite/Tiefe 960mm
Arbeitsbereich Länge 1600mm
Arbeitsbereich Breite/Tiefe 2300mm
Erläuterung Arbeitsbereich
Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
Dicke
Dickentisch Länge 450mm
Dickentisch Breite 300mm
Arbeitshöhe Dicke min. 3mm
Arbeitshöhe Dicke max. 220mm
Spanabnahme max. Dicke 3mm
Elektrische Daten
Anschlussspannung 400V
Netzfrequenz 50Hz
Nennbetriebsart Antriebsmotor S6
Einschaltdauer Antriebsmotor 40%
Leistung Antriebsmotor 3 x 4kW
Schiebeschlitten und Tisch
Formatschiebeschlittenlänge 1600mm
Formatschiebeschlittenbreite 270mm
Formatschiebeschlittenhöhe 124mm
Tischlänge 1020mm
Tischbreite 325mm
Tischhöhe 900mm
Frässpindel
Spindelneigung 0°
Spindeldorndurchmesser 30mm
Nutzlänge der Spindel 100mm
Spindeldrehzahl(en) 3600/7500/10000min⁻¹
Fräswerkzeugdurchmesser max.
Werkzeugdurchmesser max. 180mm
Werkzeugdurchmesser max. absenkbar 120mm
Werkzeugdurchmesser max. Zapfenfräsen 275mm
Hobelmesserwelle
Hobelwellentyp TERSA
Hobelwellendurchmesser 72mm
Anzahl Hobelmesser 3St
Kreissägeeinheit
Besäumlänge 1600mm
Schnittbreite mit Parallelanschlag 800mm
Max. Ablängbreite links vom Sägeblatt 1660mm
Sägeblattneigung 90 – 45°
Max. Schnitthöhe bei 90° 90mm
Max. Schnitthöhe bei 45° 63mm
Max. Sägeblattüberstand 90° 100mm
Max. Sägeblattüberstand 45° 78mm
Durchmesser (Haupt-)Sägeblatt 315mm
Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
Drehzahl (Haupt-)Sägeblatt 3500min⁻¹
Vorschub
Vorschubgeschwindigkeit 7m/min

AUSSTATTUNG
Ausstattung
Vorritzeinrichtung optional erhältlich
Schiebeschlitten aus eloxiertem Aluminium
Besäumrahmen mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen
Exzenterspanner ✔
Anschläge
Kombi Abricht-/Parallelanschlag
Bogenfrässchutzhaube ✔
Höhenverstellung und Schwenkung des Sägeaggregats manuell
Höhenverstellung und Schwenkung des Fräsaggregats manuell
