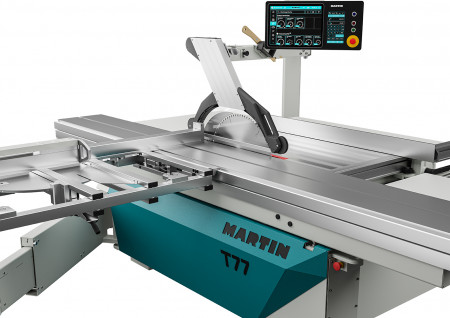

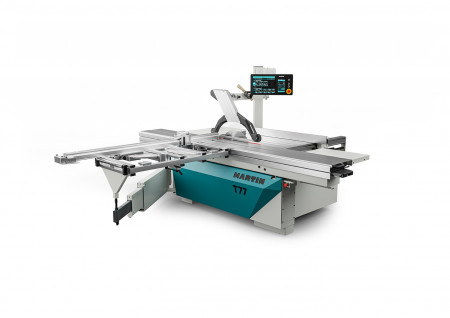

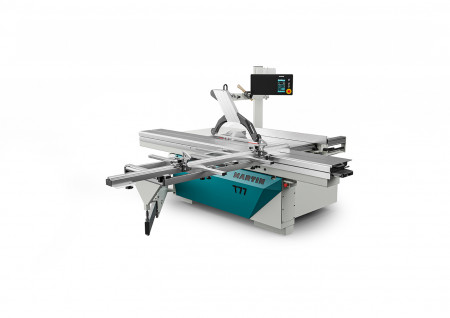

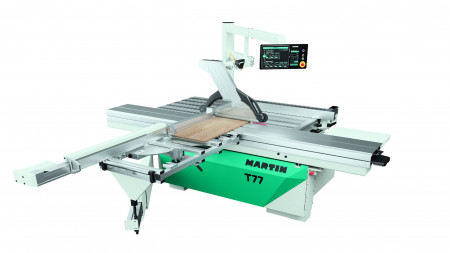

MARTIN Formatkreissäge T77

Präzision der Premiumklasse. Ein Meisterstück von Profis für Profis
Ihre Formatkreissäge in kompromissloser Qualität

Beschreibung:

Die neue T77 ist ein Meisterstück der Technik. Schon in der Grundausstattung
lassen sich bis zu sieben Achsen mühelos digital steuern. Mit innovativen
patentierten Technologien lässt sich zum Beispiel die Schnittgeschwindigkeit
jeder Materialanforderung exakt anpassen oder, je nach Wahl, das Sägeblatt
ein oder beidseitig  schwenken. Die neue vernetzte Steuerung ConnectControl
bietet zudem hocheffizientes cloudbasiertes Arbeiten auf ganzer Linie.
Darüber hinaus steht die T77 für außergewöhnliche Robustheit und extreme
Standfestigkeit. Diese Formatkreissäge der Premiumklasse bietet optimale
Voraussetzungen für den harten, täglichen Einsatz in Handwerk und Industrie
und begeistert in Ihrer Werkstatt mit verlässlicher Präzision
– zu einhundert Prozent.

Allgemeine Technische Merkmale:

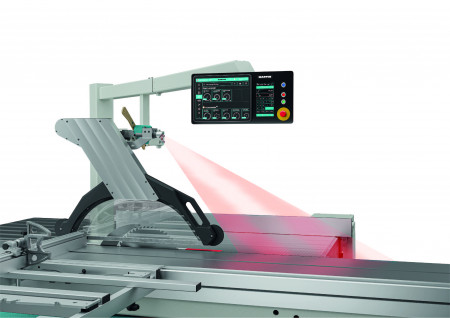

• Steuerung 7,0" TouchScreen Steuerung ConnectTouchSchnitthöhe und Schnittwinkel elektronisch gesteuert, digitale Maßvorgabe von Schnitthöhe und -winkel (gesteuertes Positionieren der motorisierten Achsen) sowie Verfahren der motorisierten Achsen im Halte-Modus (Verfahren der Achsen per Drucktaster); Anzeigenauflösung: 0,1 mm bzw. 0,01°; Wiederholgenauigkeit ± 0,05 mm bzw. ± 0,05°
• Gewicht: ca. 1.600 - 2.200 kg

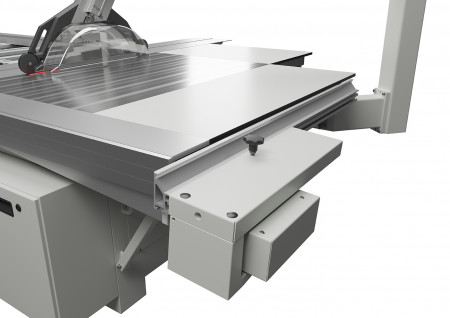

• Tischgröße: 860 mm x 1.270 mm in GraugussTischverlängerung serienmäßig über volle Tischbreite
• Tischhöhe: 900 mm

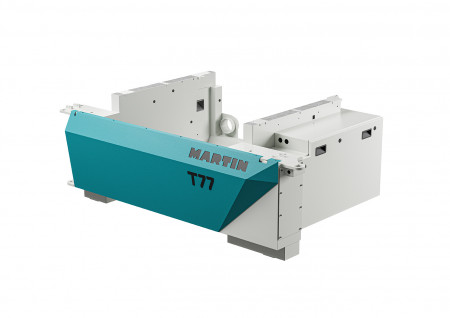

• Ständer: Der Maschinenständer ist eine stabile, starkwandige Verbundkonstruktion, wie sie in dieser Art und Perfektion einzig von MARTIN umgesetzt wird. Durch die intelligente Kombination der beiden Werkstoffe Stahl und Beton entsteht ein hochwertiger Qualitätsständer, der an Standfestigkeit, Dämpfungsfähigkeit und Verwindungssteifigkeit seinesgleichen sucht.
• Schnittbreite 850 mm, optional bis 1.600 mm

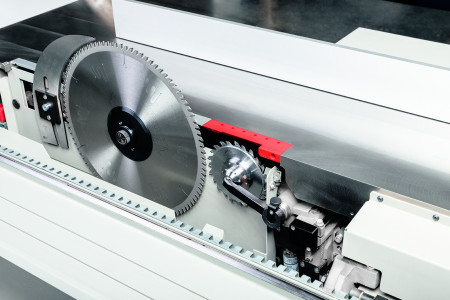

• Werkzeug: Durchmesser 250 - 450 mm, optional bis 550 mmBohrung Hauptägeblatt ø 30 mm mit Nebenlöchern, Vorritzer ø 36 mmWerkzeugschnittbreite max. 20,0 mm bei einseitig schwenkbaren Maschinen, 6 mm bei beidseitig schwenkbaren Maschinen

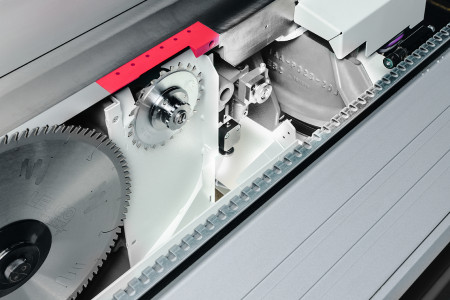

• Werkzeugwechsel: Schnellwechselsystem ProLock

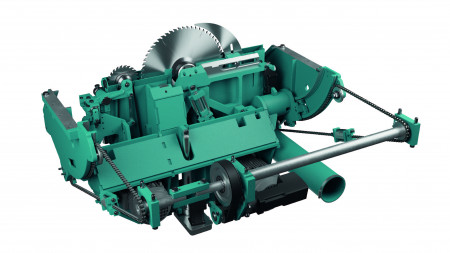

• Werkzeugschwenkung: 0° bis + 47°, optional -46° bis +47°Schwenkung nur mit Sägeblättern bis 6 mm Schnittbreite möglich
• Schnitthöhe 0: max. 155 mm / Sägeblatt ø 450 mm; optional: max. 205 mm / Sägeblatt ø 550 mm
                           T7710/1: +45°: 106 mm / ø 450 mm; optional 141 mm / ø 550 mm
                           T7710/2: +45°: 104 mm / ø 450 mm; optional 144 mm / ø 550 mm
                            -45°: 88 mm / ø 450 mm; optional 123 mm / ø 550 mm
• Motorleistung: 5,5 kW, optional bis 15 kW; durch seine Bauart ist der Motor für kurze Zeit um ein mehrfaches seiner Nennleistung überlastbar und bietet so große Leistungsreserven
• Drehzahl: Stufenlos geregelt 1.000 - 6.000 U/min
• Bedienpult: Das Bedienpult befindet sich auf Augenhöhe und ist um seine Hochachse drehbar aufgehängt. Darüber hinaus ist es nach rechts abschwenkbar, so dass auch größere Bauteile problemlos bearbeitet werden können; inkl. Vorlagenhalter rechts

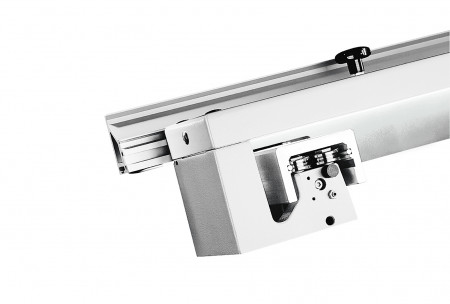

• Besäumtisch: Standardlänge 3.000 mm, Tischlänge entspricht Schnittlänge; positionsunabhängige Arretierung; Führungen gehärtet, verschleißfest, selbstreinigend; Tischlippe auswechselbar; Ausführung in Aluminium eloxiert
• Längenanschlag: Ausführung in Aluminium eloxiert mit durchgehender Anlage, Feineinstellung für beide Klappen-anschlagelemente; Maßanzeige über Skala mit Lupe; Schnittlänge 95 - 2000 mm, ausziehb. bis 3220 mm

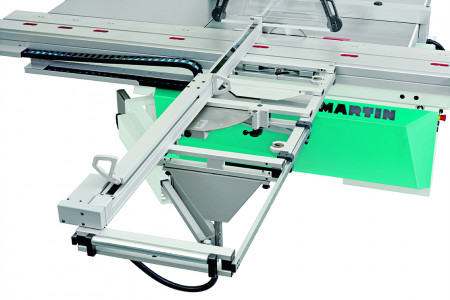

• Quertisch: Ausführung in Stahl verzinkt, Werkstückauflage in Aluminuim eloxiert, zwei verschiebbare Stege zu Erweiterung der Auflagefläche; Längenanschlag kann ohne Anheben in vorderer und hinterer Position platziert werden; Einhandklemmung am Besäumtisch; Auflagemaße 1340 x 650 mm
• Oberflächen Ständer: Ständer hochwertig pulverbeschichtetGuss: Tischoberfläche fein gefräst Aluminium: Aluminiumbauteile eloxiert

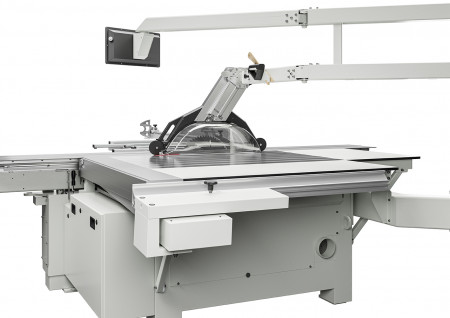

• Schutzhaube/ Absaugung: Höhenverstellbare Schutzhaube inkl. wechselbarem Rückteil für Winkelschnitte; Schutzhaube für Sägeblätter bis ø 450 mm (optional 550 mm); Absauganschluss an Haube: Ø 80 mm, an Maschinenständer Ø 120 mm; Absauggesamtanschluss Ø 140 mm; Mindestluftmenge: Vmin 18,5 m3/min. bei 20 m/s
• serienmäßiges Zubehör: 1 Wechselhandgriff
                                          1 Rückholgriff
                                          1 Schiebestock
                                          1 Besäumschuh
                                          2 Spaltkeile
                                          5 Innensechskant-Schlüsse
• Elektrische Ausrüstung: Kontakt zur Ansteuerung der Absaugung; Motorschutzschalter und Wicklungsschutz, Unterspannungsschutz; abschließbarer Hauptschalter, 2 NOT-AUS-Taster (Bedienpult, Ständer); Anschluss der Maschine mit allstromsensitivem Fehlerstrom-Schutzschalter Typ B, geeignet fürFrequenzumrichterbetrieb mit einem Auslösestrom von 300mA
• Emissionswerte: Emissions-Schalldruckpegel am Arbeitsplatz LpA nach DIN EN ISO 11202 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 77
                              Arbeitsgeräusch (m. Absaugung) 83
                              Schalleistungspegel LWA nach DIN EN ISO 3746 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 89
                              Arbeitsgeräusch (m. Absaugung) 92

                              Staubemission Staubarm nach DGUV 209-044 / BGI 739-1
