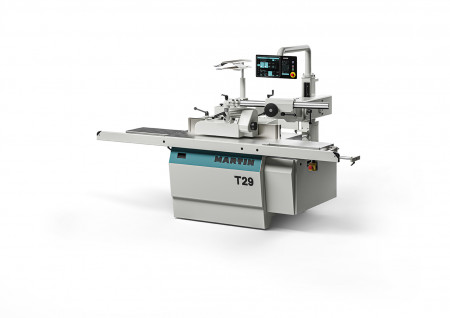

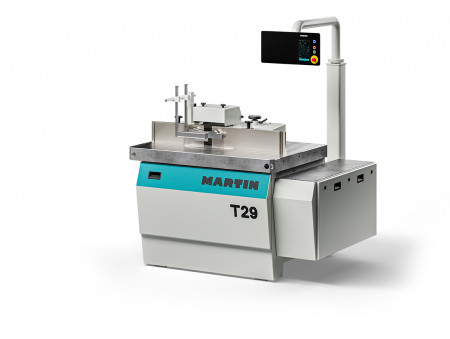

MARTIN Schwenkfräse T29

Eine Schwenkfräse, die Ihnen ungeahnte Möglichkeiten eröffnet.

Beschreibung:

Das Rüsten einer Tischfräse insbesondere einer Schwenkfräse ist durchaus
eine Herausforderung. Jedoch nicht mit der Schwenkfräse T29 FleX mit ihrem
innovativen, zukunftsweisenden Steuerungskonzept, das Sie durch intelligente
Möglichkeiten der Vernetzung höchst effizient arbeiten lässt. Das neue,
innovative Steuerungskonzept ConnectControl bietet Ihnen z. B. die Möglichkeit
der zentralen Verwaltung und Pflege Ihrer Werkzeugdaten aus der Arbeitsvorbereitung
heraus. So ist nicht nur immer eine Maschine mit aktuellen Daten versorgt,
sondern alle Maschinen, die über ConnectControl Technologie verfügen.
Rüstzeitenreduzierungen von bis zu 80 %* bei komplexen Profileinstellungen
mit geschwenkter Spindel sind nicht ungewöhnlich. Selbst so simple Profile
wie eine Falz können bis zu 20 %* schneller eingestellt werden.

Allgemeine Technische Merkmale:

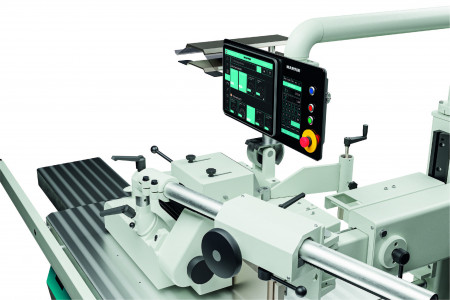

• Steuerung 7,0" TouchScreen Steuerung ConnectTouch Fräshöhe und Fräswinkel (nur T29 FleX) elektronisch gesteuert mit digitaler Maßvorgabe von Fräs-höhe und Fräswinkel (nur T29 FleX) sowie Verfahren der motorisierten Achsen im Halte-Modus (Verfahren der Achsen per Drucktaster); Anzeigenauflösung: 0,1 mm bzw. 0,1° (nur T29 FleX); Wiederholgenauigkeit ± 0,025 mm bzw. ± 0,005° (nur T29 FleX)
• Gewicht: ca. 1.200 - 1.450 kg
• Tischgröße: 1255 x 900 x 95 mm, gefertigt aus stark verripptem Grauguss
• Tischhöhe: 900 mm

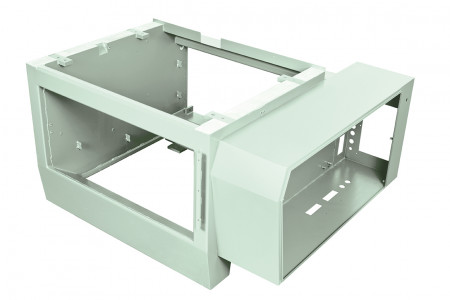

• Ständer: Der Maschinenständer ist eine stabile, starkwandige Verbundkonstruktion, wie sie in dieser Art und Perfektion einzig von MARTIN umgesetzt wird. Durch die intelligente Kombination der beiden Werkstoffe Stahl und Beton entsteht ein hochwertiger Qualitätsständer, der an Standfestigkeit, Dämpfungsfähigkeit und Verwindungssteifigkeit seinesgleichen sucht

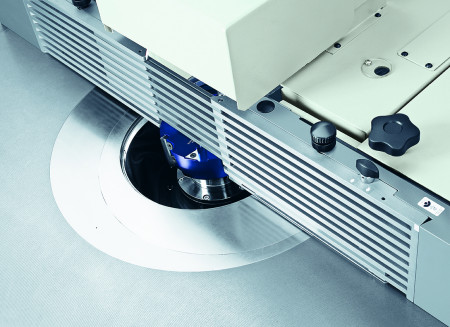

• Tischöffnung: Ø 255 / 205 / 161 / 106 / 74 mm Werkzeuge mit Ø max. 250 mm (max. 150 mm bei 45° Spindelneigung) unter Tisch absenkbar
• Drehzahlen: Stufenlos geregelt 500 - 12.000 U/min
• Antrieb: Hochmoderner Synchronmotor SynchroDrive mit großen Leistungsreserven in Energieeffizienzklasse IE4
• Antriebsleistung: 5,5 kW, optional bis 11 kW; durch seine Bauart ist der Motor für kurze Zeit um ein mehrfaches seiner Nennleistung überlastbar und bietet so große Leistungsreserven
• Bedienpult: Das Bedienpult befindet sich auf Augenhöhe und ist um seine Hochachse drehbar aufgehängt
• Frässpindel: Steilkegel SK 40; Schnellwechselsystem DornFix, inkl. Drehmomentschlüssel; für häufigen Dornwechsel empfehlen wir Option T2970_85-a oder T2970_63F-a; gesteuert elektromotorisch höhenver-stellbar; elektropneumatische Arretierung für Werkzeug- und Dornwechsel
• Bedienpult: Das Bedienpult befindet sich auf Augenhöhe und ist um seine Hochachse drehbar aufgehängt. Darüber hinaus ist es nach rechts abschwenkbar, so dass auch größere Bauteile problemlos bearbeitet werden können; inkl. Vorlagenhalter rechts
• Spindelschwenkung: T29 FiX: ohne
                                     T29 FleX: 2x 46°
• Spindelhub: 150 mm

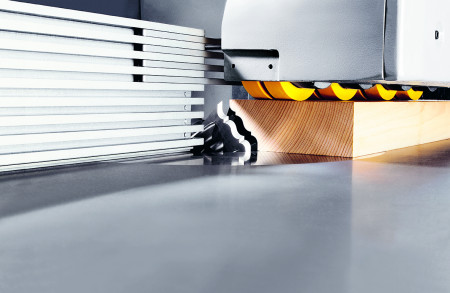

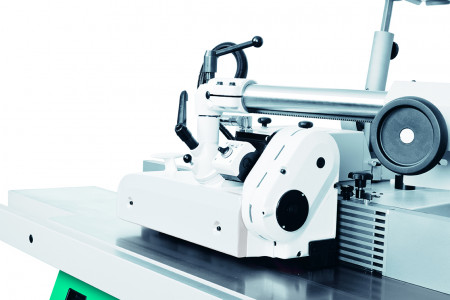

• Fräsanschlag: Beidseitig präzise geführter und angetriebener FräsanschlagEinstellbar in Ein-Hand-Bedienung nach in Steuerung integrierter digitaler Anzeige mittels Handrad; einfacher und äußerst präziser Wiederaufbau des Anschlages nach Arbeiten ohne Anschlag; Einstellen des Anschlaglineals (rechts) per Handrad nach Skala mit Nonius; MARTIN Anschlaglineale in Aluminium, Hard-Coat beschichtet, mit Aufnahmen für Kehlbrett sowie Führungsleisten; Stellweg Gesamtanschlag -6 / +125 mm; Stellweg des Anschlaglineals (rechts) -10 / +10 mm; Anzeigenauflösung 0,05 mm
• Werkzeugdurchmesser: max. 250 mm im Fräsanschlag (Werkzeuge mit Ø max. 250 mm unter Tisch absenkbar) max. 350 mm in Schlitzhaube
• Absaugung: Absaugstutzen ø 120 mm am Fräsanschlag; Absaugstutzen ø 120 mm unter Tisch;
                      Absauggesamtanschluss Ø 160 mm; Mindestluftmenge: Vmin 24 m3/min. bei 20 m/s
• Wartungseinrichtung: Öl-Zentralschmierung (Ölmengenregler) mit handbetätigter Pumpe
• serienmäßiges Zubehör: 1 Frässchutzvorrichtung CPS G5
                                          1 Bogenfrässchutz CPS Tapoa 08 (für Dorne ø 30 - 50 mm und WZ ø bis max. 160 mm)
                                          1 Fräsdorn Ø 30 x 140 mm (SK 40)
                                          1 Gabelschlüssel SW 41 mm (SK 40)
                                          1 Drehmomentschlüssel (Dornfixsystem)
                                          1 Vorlagenhalter
                                          1 Fettpresse gefüllt mit Langzeitfett
                                          1 Kehlbrett
                                          2 Innensechskantschlüssel (6 und 10 mm)
• Elektrische Ausrüstung: Kontakt zur Ansteuerung der Absaugung; Motorschutzschalter und Wicklungsschutz, Unterspannungsschutz; abschließbarer Hauptschalter, 1 NOT-AUS-Taster (Bedienpult);Anschluss der Maschine mit allstromsensitivem Fehlerstrom-Schutzschalter Typ B, geeignet fürFrequenzumrichterbetrieb mit einem Auslösestrom von 300mA
• Emissionswerte: Emissions-Schalldruckpegel am Arbeitsplatz LpA nach DIN EN ISO 11202 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 78
                              Arbeitsgeräusch (m. Absaugung) 85
                              Schalleistungspegel LWA nach DIN EN ISO 3746 [dB(A)]
                              Leerlaufgeräusch (o. Absaugung) 85
                              Arbeitsgeräusch (m. Absaugung) 89

                              Staubemission: DGUV-Test „holzstaubgeprüft“ nach DGUV 209-044 / BGI 739-1
