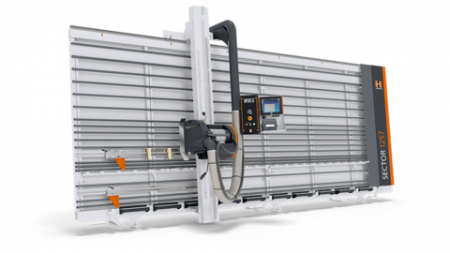

Holz-Her Sector 1257
Die neue Plattensäge mit noch mehr Power

Das bietet Ihnen die HOLZ-HER SECTOR 1257:

• Schnittoptimierung mit Opti-Base V-Cut
• Vorritzsystem SuperCut
• 5,5 kW Motor
• 80 mm Schnitttiefe
• TRK-Absaugung
• 10 Jahre Garantie auf alle Linearführungen

Bescheibung:

Die stehende Plattensäge erlaubt eine Ein-Mann-Bedienung vom Plattenlager bis zum fertigen,
präzisen aufgeteilten Bauteil und überzeugt durch eine leichtgängige und ergonomische Bedienung.
Noch mehr Power für Ihren Betrieb: Die SECTOR 1257 besticht mit einem durchzugsstarken 5,5 kW Motor
und einem Sägeblattdurchmesser von 303 mm. Optional steht ein drehzahlgeregelter Motor mit einer
Spitzenleistung von bis zu 9 kW zur Verfügung.Die SECTOR 1257 gibt es in verschiedensten
Gestellvarianten mit Schnittlängen von 4300 mm bis 6300 mm und einer Schnitthöhe von 2200 mm.
Die Schnitttiefe beträgt dabei 80 mm. Sonderlängen bis 8300 mm sind auf Anfrage möglich.
Das Einsatzspektrum der HOLZ-HER Plattenkreissäge lässt sich bei Bedarf mit original HOLZ-HER
Zubehör beliebig erweitern, zum Beispiel mit dem von HOLZ-HER patentiertem Vorritzsystem Super Cut.
Dieses arbeitet mit zwei Ritzmessern, die beschichtete Plattenmaterialien für eine ausrissfreie
Kantenqualität vorritzen. Eine weitere Option ist die professionelle Schnittoptimierungssoftware Opti-Base V-Cut.

Technische Details:

Schnittoptimierung mit Opti-Base V-Cut:

Schnittoptimierung – Schritt-für-Schritt-Anleitung zum effektiven Plattenaufteilen

• Mit der professionellen Schnittoptimierung OptiBase V-Cut von HOLZ-HER erzielen Sie dank perfekter Materialausnutzung immer das beste Optimierungsergebnis. Die übersichtlich angeordnete Bedieneroberfläche und der 10"-Touchscreen sorgen für eine einfache, schnelle Bedienung und Verwaltung von Aufträgen, Material und Stücklisten. Der im Paket enthaltene Etikettendrucker für HOLZ-HER Maschinen sorgt für eine eindeutige Teile-Identifizierung.

So unterstützen Sie die Schnittoptimierung

• Mit der Optimierungssoftware für vertikale Plattenaufteilsägen optimieren Sie Ihre Schnittpläne mühelos.
• Materialreste werden stark reduziert und durch die Etikettierung professionell verwaltet.
• Sie haben die Wahl – entweder Sie importieren Ihre im Büro erstellten Schnittpläne per Netzwerkverbindung / USB oder geben diese direkt am Touchscreen ein.
• Perfekte Materialausnutzung und hoher Ertrag dank intelligenter Software.

Ihr Nutzen

• Importieren von Stücklisten aus diversen Branchenprogrammen (Cabinet Control, Imos, OSD, CSV.-Schnittstelle, etc.)
• Schreiben von Stücklisten im Büro inkl. Kanten / Belägen / Übermaß / Produktionsreihenfolge / etc.
• Druck von Etiketten mit allen bekannten Infos wie: Data Matrix / Kom. / Maße / Kanten / Beläge / etc.
• Schnelles Handling an der Maschine, da die Optimierung im Büro schon erledigt wurde und der Bildschirm alle Daten und Arbeitsschritte vorgibt
• Reste werden verwaltet und gebucht (Restelager ist immer voll aktiv)
• Restelager für Platten & Beläge programmierbar
• Netzwerkanbindung (die Maschine kann ins Netzwerk integriert werden, damit auch im Büro alle Reste bekannt sind und die optimierten Ergebnisse direkt auf der Maschine angezeigt werden)
• Plug to Play

Vorritzen für den präzisen Schnitt:

SuperCut ist das patentierte HOLZ-HER Vorritzsystem. Es liefert verleimfertige Schnitte bei nur einer Grundeinstellung.

• Zwei Hartmetallmesser ritzen die Oberfläche von beschichteten Platten exakt auf Sägeblattbreite vor.
• Anschließend trennt das Kreissägeblatt die Platte ohne Ausreißen der harten, spröden oder fasrigen Deckschicht.
• Das Ergebnis ist eine glatte Kante für die Weiterverarbeitung.
• SuperCut ist über eine Maßskala leicht einstellbar.
• SuperCut ist jederzeit bei allen SECTOR Plattensägen nachrüstbar.

Sägebalken oben und unten:

• Sägebalken oben und unten mit pneumatischer Arretierung, per Knopfdruck vom Bedienpult bedienbar. Inklusive automatischer Schnittstellenerkennung für den Vertikalschnitt.

Sägeaggregat:

• Das weiterentwickelte Sägeaggregat mit durchzugsstarkem 5,5 kW Motor schneidet mühelos Materialien mit einer Stärke von bis zu 80 mm. Für härtere Materialien steht optional ein 9 kW Motor zur Verfügung, welcher durch die integrierte Drehzahlregelung auch bei Kunststoffen und NE-Metallen überzeugt.Um einen bedienerfreundlichen Werkzeugwechsel zu gewährleisten, kann das Aggregat stufenlos an jeder beliebigen Position am Sägebalken fixiert werden. Das ProLock Schnellspannfutter gewährleistet dabei einen schnellen Werkzeugwechsel.

Horizontalschnitt digital mit motorischer Feineinstellung:

• Das Sägeaggregat ist im Standard mit einer pneumatischen Bremse ausgestattet. Per Knopfdruck arretiert sich das Aggregat über die pneumatische Bremse am Sägebalken. Auch an Positionen weit über der Körpergröße, lässt sich das Aggregat spielend leicht fixieren.Über den in der Serienausstattung verbauten Stellenmotor kann dann per Knopfdruck am Bedienpult das Maß für den Horizontalschnitt 1/10 mm genau feinjustiert werden. Alternativ kann das Maß auch über die Maßskala abgelesen werden.

Längsanschlag digital mit Feineinstellung:

• Digitale Maßanzeige für den Vertikalschnitt, inklusive Feineinstellung auf gehärteter Linearführung (optional).

Längsanschlag mit Maßskala:

• Längsanschlag mit Maßanzeige über die Skala für den Vertikalschnitt. Geführt auf einer gehärteten Linearführung.

Winkelschnitteinrichtung GeoMetric:

• Mit der mobilen Winkelschnitteinrichtung können auf einfache Weise Schnittwinkel bis zu 45° ausgeführt werden. Dazu wird die Winkelschnitteinrichtung auf der Säge festgeklemmt und die Gradzahl eingestellt. Zwei verschiebbare Vakuumsauger fixieren die aufgelegte Platte. Anschließend kann vertikal oder horizontal geschnitten werden. Durch einfache Umstellung ist es möglich, die Winkelschnitteinrichtung rechts und links von der Schnittstelle aufzubauen.

Streifenanschlag:

• Zum Schneiden von Wiederholmaßen im Horizontalschnitt. Das gewünschte Maß zuzüglich Sägeblattstärke wird einmalig eingestellt. Alle weiteren Schnitte werden wiederholgenau ausgeführt. (Option)

Qualität in Eigenregie - von der Stahlplatte zur fertigen Maschinen:

Inhouse-Herstellung der Gestelle für die vertikalen Plattensägen

• Bis zu 2200 Tonnen Stahl und Aluminium werden im eigenen HOLZ-HER Gestellbau verarbeitet. Eine vollautomatisch beschickbare Laserschneideanlage übernimmt hier die optimierte Aufteilung von Stahlplatten bis zu einer Stärke von 25 mm. So kann HOLZ-HER für alle steifigkeitsrelevanten Konstruktionsteile die ideale Materialstärke verwenden.Mit einer Nennpresskraft von 400 Tonnen sorgen mehrere hydraulische Abkantpressen für die perfekte Form der Bauteile mittels automatischer Materialdickenmessung und Pressdrucksteuerung.Mit viel Sorgfalt werden die einzelnen Teile zusammengeschweißt. Durch die optimal durchdachten Schweißvorrichtungen wird für Ihre Maschine eine hohe Qualitätskonstanz abgesichert.Auf mehreren Langbettfräsmaschinen werden die komplett geschweißten Gestelle hochpräzise gefräst. Sämtliche Flächen sind somit für den späteren Aufbau von Führungen und Aggregaten optimal vorbereitet.
