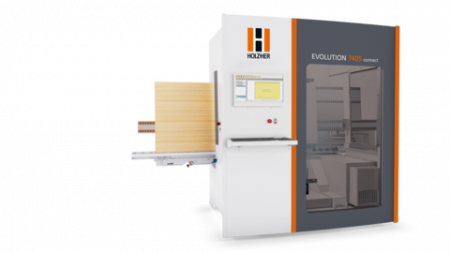

Holz-Her Evolution 7405 Connect
Komplette CNC-Bearbeitung mit Lamello P-System Fähigkeit

Das bietet Ihnen die Holz-Her CNC Evolution 7405 connect:

• CAMPUS V7 Maschinensteuerung
• Bohr- und Fräsaggregat im Standard
• Komplettbearbeitung
• Einzigartiges Spannkonzept
• Präzise Direktantriebe
• Großzügiger Zugang
• Bedienerfreundliche Software
• Extreme Bearbeitungsmaße
• Solide Konstruktion
• CNC Bearbeitung auf weniger als 5 m²
• 10 Jahre Gewährleistung auf alle Linearführungen
• Vektorgeschwindigkeit: 68 m/min

Bescheibung:

Die EVOLUTION 7405 Connect ist das Allroundtalent in der EVOLUTION Familie.
Wie auch die 7405 4mat bietet sie dem Anwender ein präzises Umfräsen aller
vier Werkstückkanten und die daraus resultierende Komplettformatierung.
Die Ausstattungsvariante Connect ermöglicht zudem ganz neue Möglichkeiten,
wie das Einbringen von Taschen und Nuten für z.B. die P-System-Verbinder
von Lamello. Diese - und andere - Verbinder können auf allen vier Kanten
sowie in X- und Y- Richtung in der Fläche eingefräst werden. Für diese
Anwendung hat HOLZ-HER die EVOLUTION um einen zusätzlichen siebten
Werkzeugwechselplatz sowie ein neu entwickeltes Aggregat und das passende
Programmiermakro erweitert.

Technische Details:

Doors Ready - Das optionale Türenpaket:

• Die EVOLUTION Modelle werden durch das vergrößerte Durchlassmaß von 1200 mm in der Werkstückhöhe noch vielseitiger einsetzbar.
• Das optionale EVOLUTION Türenpaket, bestehend aus einem speziell entwickelten Winkelgetriebe für Schlosskästen und einem Schlosskastenfräser, ergänzt die Möglichkeiten der vertikalen CNC von HOLZ-HER.
• Das Türenpaket erlaubt die komplette Bearbeitung von Türblättern bis max. 70 mm Dicke. Dabei werden die Bandseite und die Schlossseite in zwei Aufspannungen bearbeitet. Der mitgelieferte Ø 16 mm Schaftfräser erlaubt eine Frästiefe von bis zu 115 mm und ermöglicht damit das Einbringen von Schlosskästen mit unterschiedlichen Dornmaßen. Drücker und Schlossbohrungen können ebenfalls präzise über HOPS-Makros eingebracht werden. Nach dem Drehen des Türblatts können in der zweiten Aufspannung Bänder für gefälzte Türen genauso eingelassen werden wie verdeckte Bänder oder Beschläge für Objekttüren.

EVOLUTION for Doors - Türenbearbeitung für Praktiker:

• Das EVOLUTION Türenpaket eignet sich perfekt für den praxisgerechten Einsatz in der Türenbearbeitung. Neben dem Einbringen von Schlosskästen, Drückerbohrungen und Bändern, erlaubt das Paket das Fräsen von Aussparungen für Türschließer und Kältefeind. Das Paket bietet der modernen Schreinerei alles, was sie zur Türenherstellung benötigt. Höchster Nutzen auf gerade einmal 5 Quadratmetern.

xcut-Paket für die optimale Streifenbearbeitung:

• Einfach. Effizient. Kostensparend - Vom Plattenstreifen zum fertigen Möbel.
• Mit dem xcut-Paket erzeugt die EVOLUTION automatisch die benötigten Werkstücke aus zuvor längs zugeschnittenen Plattenstreifen. Die ansonsten notwendigen Querschnitte vermeiden Sie im xcut-Modus komplett.
• Die xcut-Software listet alle anstehenden Jobs am Bildschirm der Maschine auf. Auf diese Weise erhält der Maschinenbediener eine perfekte Übersicht über alle Aufträge. Die Streifen werden präzise auf Länge zugeschnitten, 4-seitig gefräst und, wenn nötig, gebohrt. Die Plattenstreifen werden so optimal in ihrer gesamten Fläche genutzt.
• Im sogenannten Kantenmodus können auch bereits bekantete Streifen ausrissfrei auf Länge formatiert werden. So werden die EVOLUTION 7402 und 7405 mit dem optionalen xcut-Paket zum Zentrum Ihrer effizienten Korpusfertigung.

xcut Highlights:

• xcut Tisch – verlängerter Einlauftisch zur sicheren Führung langer Plattenstreifen.
• xcut Softwarepaket – inklusive CabinetSelect mit über 400 vorprogrammierten Korpusmöbeln. Individuell anpassbar mit CabinetControl oder CabinetControl Pro.
• Werkstückdatenbank – „Warehouse” inklusive offener CSV-Schnittstelle, Hop-Import und Sortierfunktion.
• Laservermessung – automatische Längen- und Breitenvermessung der Streifen als Reststückerkennung.
• Automatische Formatierung – Längen- und Breitenformatierung durch X- und Y-Fräsung.
• Teileidentifizierung – Werkstückprogramme einfach einlesen und kennzeichnen mittels optionalem Barcode-Scanner und Easy-Label-Druckeinheit mit Etikettensoftware.

Das Connect-Paket: Einbringen von Verbinderfräsungen in alle 4 Kanten:

Mit der EVOLUTION 7405 Connect haben Sie die freie Wahl bei der Verbindertechnik

• Die EVOLUTION 7405 Connect ermöglicht dank mitgelieferter Makros zusätzlich zu Dübelbohrungen und dem Einlassen von Cabineo-Verbindern auch das Einfräsen der Taschen für den Lamello Clamex-Verbinder in X- und Y-Richtung sowie in alle vier Kanten der Werkstücke. Sie entscheiden, welche Verbinder für Ihre Anwendung zum Einsatz kommen sollen.

Das Connect-Paket beinhaltet folgende Features:

• Ein X/Y-Werkzeugwechsler
• EVOLUTION Winkelgetriebe für Lamello-Clamex-Fräsungen
• Original Lamello-P-System-Werkzeugset
• CAMPUS-Makro für Lamello-Clamex-Taschen

Freie Auswahl an Verbindern:

• Mit der EVOLUTION 7405 Connect haben Sie die freie Wahl bei der Verbindertechnik
• Sie entscheiden, welche Verbinder für Ihre Anwendung zum Einsatz kommen sollen.

Einzigartige Pic2Plate Software:

HOLZ-HER verfügt über die neuartige und patentierte Pic2Plate Software für einfachstes Übernehmen von Bilddateien und die Erstellung von Vektorfräsprogrammen (optional bei 7405 4mat und 7405 Connect).

• Ergänzen Sie Ihr Produktportfolio um beeindruckende Licht-Reflex-Gravuren mit Tiefenwirkung.
• Erzeugen Sie einzigartige optische und haptische Kunstwerke auf Ihrer HOLZ-HER EVOLUTION-CNC.
• Ein normales Foto oder ein Scan genügen, um in wenigen Schritten Kunstwerke für vielfältige Einsatzmöglichkeiten und aus unterschiedlichen Plattenwerkstoffen zu erzeugen.
• Die Pic2Plate-Software ist kinderleicht zu bedienen!
• Der integrierte Postprozessor garantiert eine nahtlose Übergabe der Fräsdaten an Ihre HOLZ-HER CNC mit CAMPUS-Software.

CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator:

CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

Möbel

• Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

• Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

• Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

4mat heißt Komplettbearbeitung:

4-seitige Komplettbearbeitung bis 800 mm ohne Umspannen

• Einfach das untere Fügemaß einstellen – der Rest erledigt sich automatisch.

Deutlich verkürzte Bearbeitungszeiten

• bei gleichzeitig höchster Präzision und Bearbeitungsqualität.

Großzügige Bearbeitungsmaße

• Bis 920 mm in der Höhe sowie 2500 mm ohne zusätzliche Abstützungen in der Länge. Dabei extrem platzsparend und kompakt.

Vollautomatische Dickenanpassung für Werkstücke von 8 bis 70 mm

• Ideal für Rückwände, Seiten, Fronten und selbst für Küchenarbeitsplatten. Bei entsprechendem Platz und Sicherheitsabständen in der Werkstatt können diese in beliebiger Länge bearbeitet werden.

Performance Paket:

Komplettbearbeitung – Überzeugend gut

• Einzigartige Features bietet die EVOLUTION 7405 4mat. Präzises Umfräsen aller vier Werkstückkanten erlaubt die Komplettformatierung der Platten. Das Ergebnis sind perfekt formatierte und auf allen Kanten fertige gefügte oder profilierte Werkstücke. Mit dem Performance Paket Upgrade auf die 10,3 kW HSK Spindel mit 6-fach Werkzeugwechsler sind damit auch Profilfräsungen, Ausspitzungen, Gravuren etc. mit automatischem Werkzeugwechsel in dieser Maschinenklasse möglich. Die EVOLUTION 7405 4mat ist damit ein vollwertiges Bearbeitungszentrum und bereit zur Umsetzung unzähliger Designideen.
• 4-seitige Komplettbearbeitung in einer Aufspannung mit der EVOLUTION 7405 4mat. Einfach das untere Fügemaß einstellen– der Rest erledigt sich automatisch.

Einzigartiges Spannkonzept:

• Vollautomatische Positionierung der Vakuumsauger. Andruckautomatik unabhängig von der Materialstärke für beste Ergebnisse und exakte Maßhaltigkeit.
• Ob Plattenwerkstoff oder Massivholz: Das automatische Vakuumspannsystem der EVOLUTION Baureihe sorgt für einen materialschonenden, sicheren Halt.

Perfekt bestückt - der Serienbohrkopf:

• 15 Bohrspindeln für je 5 Reihenbohrungen in X- und Y-Richtung sowie 6 Horizontalbohrer und das integrierte Sägeaggregat für schnelle und präzise Ergebnisse. Für höhere Bohrleistungen kann die EVOLUTION Baureihe optional auch mit einem XL-Bohrkopf mit bis zu 22 Bohrspindeln und Nutsäge ausgestattet werden.

Der extra große XL-Bohrkopf:

Für noch höhere Bohrleistungen - auch mit XL-Bohrkopf

• Damit werden das Anwendungsspektrum und die enorme Vielseitigkeit des vertikalen Bearbeitungszentrums weiter erhöht. Mit bis zu 22 Spindeln ausgestattet kann der Kopf großzügig für Lochreihen, Konstruktions- und Durchgangsbohrungen bestückt werden - zeitraubende Bohrerwechsel entfallen.
• Vor allem die Möglichkeit den Kopf mit einer zusätzliche Doppelbohrspindel in Y-Richtung und einer extra starken Spindel für Topfbandbohrer auszustatten bringt einzigartige Flexibilität. So können damit z.B. stirnseitig 5 mm und 8 mm Bohrungen in X- und Y-Richtung eingebracht werden – Flexibilität zu Ihrem Vorteil.

Spannend im Materialmix:

Für die verschiedenartigen Materialien und Bearbeitungsanforderungen stehen bei HOLZ-HER eine Vielzahl an Spezialsaugern bereit. Das macht die EVOLUTION noch vielseitiger.

Standardsauger mit und ohne Tastventil

• Ideal für die Plattenbearbeitung

Massivholzsauger

• Ideal für extrem schwere Werkstücke und Anwendungen im Massivholzbereich

Schneller Wechsel

• In kürzester Zeit rüsten Sie die EVOLUTION zum Einsatz auf Sondermaterialien um.

Automatische Toleranzkorrektur:

• Ermittlung des exakten Längenmaßes und automatische Korrektur der Toleranzen für maßabhängige Bohrungen. Perfekte optionale Ergänzung zum hochgenauen Bohren, z.B. auch bei bereits bekanteten Werkstücken.

Kürzere Bearbeitungszeiten:

Materialschonend und zeitsparend, da Werkstücke bis 1500 mm Länge ohne Umspannung bearbeitet werden.

• Bis zu 35 % kürzere Bearbeitungszyklen.

Einzigartige Pic2Plate Software:

HOLZ-HER verfügt über die neuartige und patentierte Pic2Plate Software für einfachstes Übernehmen von Bilddateien und die Erstellung von Vektorfräsprogrammen (optional bei 7405 4mat und 7405 Connect).

• Ergänzen Sie Ihr Produktportfolio um beeindruckende Licht-Reflex-Gravuren mit Tiefenwirkung.
• Erzeugen Sie einzigartige optische und haptische Kunstwerke auf Ihrer HOLZ-HER EVOLUTION-CNC.
• Ein normales Foto oder ein Scan genügen, um in wenigen Schritten Kunstwerke für vielfältige Einsatzmöglichkeiten und aus unterschiedlichen Plattenwerkstoffen zu erzeugen.
• Die Pic2Plate-Software ist kinderleicht zu bedienen!
• Der integrierte Postprozessor garantiert eine nahtlose Übergabe der Fräsdaten an Ihre HOLZ-HER CNC mit CAMPUS-Software.
