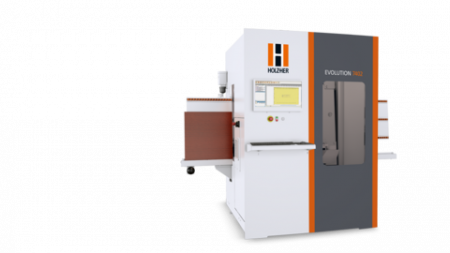

Holz-Her Evolution 7402 4mat
Das High-Performance CNC-Zentrum für die Bearbeitung auf kleinstem Raum

Das bietet Ihnen die Holz-Her CNC Evolution 7402 4mat:

• Quattro-HSK-Paket
• Komplettbearbeitung
• CAMPUS V7 Maschinensteuerung
• Bohr- und Fräsaggregat
• Einzigartiges Spannkonzept
• Bedienerfreundliche Software
• Extreme Bearbeitungsmaße
• Solide Konstruktion
• CNC Bearbeitung auf weniger als 5 m²
• 10 Jahre Gewährleistung auf alle Linearführungen
• Vektorgeschwindigkeit: 68 m/min

Bescheibung:

Die EVOLUTION Baureihe von HOLZ-HER - Überzeugendes, durchdachtes
Industriedesign und extrem stabile Bauart unter Verwendung hochwertiger
Qualitätskomponenten. Auf weniger als 5 m² bietet diese einmalige CNC-Maschine
die Kapazität eines vollwertigen Bearbeitungszentrums. Kunden, die neben einem
reinen Bohraggregat ergänzend ein Fräsaggregat benötigen, finden in der
EVOLUTION 7402 die optimale Lösung. Die technischen Daten der EVOLUTION-Baureihe
sprechen für sich: Bearbeitung von Werkstücken bis 920 mm Höhe und unbegrenzt in
der Länge bei gleichzeitig geringstem Platzbedarf. Mögliche Materialstärken von
8 bis 70 mm machen die vertikalen Bearbeitungszentren von HOLZ-HER zu Allrounder,
die vom Schubkasten über Korpusteile, Möbelfronten und Rückwände die Bearbeitung
Ihrer Produkte übernehmen. Kurze Zykluszeiten und extreme Präzision, da Werkstücke
bis 1100 mm Länge ohne Umspannen bearbeitet werden. Die solide Konstruktion der
EVOLUTION-Baureihe sichert Ihnen höchste Bearbeitungsqualität.

Technische Details:

Quattro-HSK 4-fach-Werkzeugwechsler Paket:

Neue Möglichkeiten der Bearbeitung mit dem Quattro-HSK Paket

• Die 10,3 kW Power-Spindel mit 1.000 bis 24.000 Umdrehungen kommt im Paket mit dem in die EVOLUTION integrierten 4-fach Werkzeugwechsler. Mit diesem Paket erledigt Ihre Maschine 4-seitiges Formatieren, Profilieren, Taschenfräsen als auch Ausschnitte mühelos in einer Aufspannung.

7402 Doors Package:

• Das optionale EVOLUTION 7402 Türenpaket, bestehend aus einem speziell entwickelten Winkelgetriebe für Schlosskästen und einem Schlosskastenfräser, ergänzt die Möglichkeiten der vertikalen CNC von HOLZ-HER.
• Voraussetzung dafür ist das Quattro-HSK-Paket mit dem 4-fach Werkzeugwechsler.
• Das Türenpaket erlaubt die komplette Bearbeitung von Türblättern bis max. 70 mm Dicke. Dabei werden die Bandseite und die Schlossseite in zwei Aufspannungen bearbeitet. Der mitgelieferte Ø 16 mm Schaftfräser erlaubt eine Frästiefe von bis zu 115 mm und ermöglicht damit das Einbringen von Schlosskästen mit unterschiedlichen Dornmaßen. Drücker und Schlossbohrungen können ebenfalls präzise über HOPS-Makros eingebracht werden. Nach dem Drehen des Türblatts können in der zweiten Aufspannung Bänder für gefälzte Türen genauso eingelassen werden wie verdeckte Bänder oder Beschläge für Objekttüren.

3-Achs Clamex Paket für die 7402:

Mit der EVOLUTION 7402 haben Sie die freie Wahl bei der Verbindertechnik

• Die EVOLUTION 7402 mit Quattro-HSK-Ausstattung und dem 3-Achs "Clamex" Werkzeugset ermöglicht dank mitgelieferter Makros zusätzlich zu Dübelbohrungen und dem Einlassen von Cabineo-Verbindern auch das Einfräsen der Taschen für den Lamello Clamex-Verbinder in X- und Y-Richtung sowie in alle vier Kanten der Werkstücke. Sie entscheiden, welche Verbinder für Ihre Anwendung zum Einsatz kommen sollen.

xcut-Paket für die optimale Streifenbearbeitung:

• Einfach. Effizient. Kostensparend - Vom Plattenstreifen zum fertigen Möbel.
• Mit dem xcut-Paket erzeugt die EVOLUTION automatisch die benötigten Werkstücke aus zuvor längs zugeschnittenen Plattenstreifen. Die ansonsten notwendigen Querschnitte vermeiden Sie im xcut-Modus komplett.
• Die xcut-Software listet alle anstehenden Jobs am Bildschirm der Maschine auf. Auf diese Weise erhält der Maschinenbediener eine perfekte Übersicht über alle Aufträge. Die Streifen werden präzise auf Länge zugeschnitten, 4-seitig gefräst und, wenn nötig, gebohrt. Die Plattenstreifen werden so optimal in ihrer gesamten Fläche genutzt.
• Im sogenannten Kantenmodus können auch bereits bekantete Streifen ausrissfrei auf Länge formatiert werden. So werden die EVOLUTION 7402 und 7405 mit dem optionalen xcut-Paket zum Zentrum Ihrer effizienten Korpusfertigung.

xcut Highlights:

• xcut Tisch – verlängerter Einlauftisch zur sicheren Führung langer Plattenstreifen.
• xcut Softwarepaket – inklusive CabinetSelect mit über 400 vorprogrammierten Korpusmöbeln. Individuell anpassbar mit CabinetControl oder CabinetControl Pro.
• Werkstückdatenbank – „Warehouse” inklusive offener CSV-Schnittstelle, Hop-Import und Sortierfunktion.
• Laservermessung – automatische Längen- und Breitenvermessung der Streifen als Reststückerkennung.
• Automatische Formatierung – Längen- und Breitenformatierung durch X- und Y-Fräsung.
• Teileidentifizierung – Werkstückprogramme einfach einlesen und kennzeichnen mittels optionalem Barcode-Scanner und Easy-Label-Druckeinheit mit Etikettensoftware.

CabinetControl Pro - Perfekte 3D-Raumplanung mit Korpusgenerator:

CabinetControl Pro ist die Erweiterung für den professionellen Einsatz für Möbelplanung und Kundenpräsentation. Planen Sie Möbel oder gestalten Sie ganze Wohnsituationen. Unterstützen Sie das Vorstellungsvermögen Ihres Kunden für schnellere Entscheidungen. Präsentieren Sie die geplanten Möbel fotorealistisch aus jeder Perspektive direkt beim Kunden vor Ort.

Möbel

• Planen Sie Ihre Möbel in verschiedenen Raumsituationen: Kleiderschränke, Dachschrägenschränke, Gaubenschränke, Küchen, Badmöbel, Büromöbel, Garderoben, Schiebetürschränke, Wohnzimmermöbel, Anrichten, Einbauschränke, Hifi- und TV-Möbel, Theken, Betten, Tische etc.

Einfach

• Als Schreiner wissen Sie, wie Möbel gebaut werden. Sie gelangen mit wenigen Eingaben direkt zur fertigen Planung, ganz ohne CAD-Kenntnisse. Von dort ist es nur noch ein Knopfdruck und alle Daten für die Fertigung stehen bereit. So gelangen Sie einfach und schnell zur Planung und Arbeitsvorbereitung.

Planen

• Gemeinsam mit Ihrem Kunden planen und präsentieren Sie zügig und anschaulich seine Möbel. Jeden spontanen Änderungswunsch setzen Sie direkt um und Ihr Kunde weiß sofort ganz genau, was er bekommt. Das erleichtert seine Entscheidung und Sie kommen schneller zum Auftrag.

Mit der Planung sind automatisch die Zuschnittdaten und die CNC-Programme für Ihre HOLZ-HER Plattensäge und die HOLZ-HER CNC Maschine erzeugt. Die Zusatzoption TrunRAY perfektioniert die Darstellung der erstellten Renderings.

7402 4mat heißt Komplettbearbeitung:

4-seitige Komplettbearbeitung bis 800 mm ohne Umspannen

• Einfach das untere Fügemaß einstellen – der Rest erledigt sich automatisch.

Deutlich verkürzte Bearbeitungszeiten

• bei gleichzeitig höchster Präzision und Bearbeitungsqualität.

Großzügige Bearbeitungsmaße

• Bis 920 mm in der Höhe sowie 2500 mm ohne zusätzliche Abstützungen in der Länge. Dabei extrem platzsparend und kompakt.

Vollautomatische Dickenanpassung für Werkstücke von 8 bis 70 mm

• Ideal für Rückwände, Seiten, Fronten und selbst für Küchenarbeitsplatten. Bei entsprechendem Platz und Sicherheitsabständen in der Werkstatt können diese in beliebiger Länge bearbeitet werden.

Das besondere Spannkonzept:

• Vollautomatische Positionierung der Vakuumsauger. Andruckautomatik unabhängig von der Materialstärke für beste Ergebnisse und exakte Maßhaltigkeit.

Erstklassig bestückt - der Serienbohrkopf:

• 15 Bohrspindeln für je 5 Reihenbohrungen in X- und Y-Richtung sowie 6 Horizontalbohrer und das integrierte Sägeaggregat für schnelle und präzise Ergebnisse. Für höhere Bohrleistungen kann die EVOLUTION Baureihe optional auch mit einem XL-Bohrkopf mit bis zu 22 Bohrspindeln und Nutsäge ausgestattet werden.

Der besonders große XL-Bohrkopf:

Für noch höhere Bohrleistungen - auch mit XL-Bohrkopf:

Damit werden das Anwendungsspektrum und die enorme Vielseitigkeit des vertikalen Bearbeitungszentrums weiter erhöht. Mit bis zu 22 Spindeln ausgestattet kann der Kopf großzügig für Lochreihen, Konstruktions- und Durchgangsbohrungen bestückt werden - zeitraubende Bohrerwechsel entfallen.

• Vor allem die Möglichkeit den Kopf mit einer zusätzliche Doppelbohrspindel in Y-Richtung und einer extra starken Spindel für Topfbandbohrer auszustatten bringt einzigartige Flexibilität. So können damit z.B. stirnseitig 5 mm und 8 mm Bohrungen in X- und Y-Richtung eingebracht werden – Flexibilität zu Ihrem Vorteil.

Spannender Materialmix:

Für die verschiedenartigen Materialien und Bearbeitungsanforderungen stehen bei HOLZ-HER eine Vielzahl an Spezialsaugern bereit. Das macht die EVOLUTION noch vielseitiger.

Standardsauger mit und ohne Tastventil

• Ideal für die Plattenbearbeitung

Massivholzsauger

• Ideal für extrem schwere Werkstücke und Anwendungen im Massivholzbereich

Schneller Wechsel

• In kürzester Zeit rüsten Sie die EVOLUTION zum Einsatz auf Sondermaterialien um.

Automatische Toleranzkorrektur:

• Ermittlung des exakten Längenmaßes und automatische Korrektur der Toleranzen für maßabhängige Bohrungen. Perfekte optionale Ergänzung zum hochgenauen Bohren, z.B. auch bei bereits bekanteten Werkstücken.

Kürzere Bearbeitungszeiten:

Materialschonend und zeitsparend, da Werkstücke bis 1500 mm Länge ohne Umspannung bearbeitet werden.

• Bis zu 35 % kürzere Bearbeitungszyklen.

Einzigartige Pic2Plate Software:

HOLZ-HER verfügt über die neuartige und patentierte Pic2Plate Software für einfachstes Übernehmen von Bilddateien und die Erstellung von Vektorfräsprogrammen (optional bei 7405 4mat und 7405 Connect).

• Ergänzen Sie Ihr Produktportfolio um beeindruckende Licht-Reflex-Gravuren mit Tiefenwirkung.
• Erzeugen Sie einzigartige optische und haptische Kunstwerke auf Ihrer HOLZ-HER EVOLUTION-CNC.
• Ein normales Foto oder ein Scan genügen, um in wenigen Schritten Kunstwerke für vielfältige Einsatzmöglichkeiten und aus unterschiedlichen Plattenwerkstoffen zu erzeugen.
• Die Pic2Plate-Software ist kinderleicht zu bedienen!
• Der integrierte Postprozessor garantiert eine nahtlose Übergabe der Fräsdaten an Ihre HOLZ-HER CNC mit CAMPUS-Software.
